เชื่อมต่อ Nucleo กับ I2C EEPROM เพื่อเก็บและอ่านข้อมูล

โดยให้สามารถทำงานได้ 2 โหมด คือ โหมดเก็บค่าและโหมดอ่านค่า

โหมดเก็บข้อมูล : ให้ Nucleo อ่านค่า 7 bits จาก Switch on/off  แล้วเก็บค่าไว้ใน EEPROM

โดยใช้การกดสวิตช์กดติดปล่อยดับแต่ละครั้ง เพื่อเก็บข้อมูลใน EEPROM

โหมดอ่านข้อมูล : ให้ Nucleo อ่านข้อมูลที่เก็บใน EEPROM  แล้วแสดงบน LED 7 ดวง

โดยใช้การกดสวิตช์กดติดปล่อยดับแต่ละครั้ง เพื่ออ่านข้อมูลใน EEPROM มาแสดง

ให้เชื่อมต่อ Nucleo กับ IC DAC MCP4922-E/P เพื่อกำหนดคลื่นสัญญาณ Sinewave

โดยให้กำหนด Amplitude และความถี่ของสัญญาณ Sinewave ขึ้นมาเอง

และใช้ Scope วัดสัญญาณ  Sinewave ที่สร้างขึ้น

เชื่อมต่อ Nucleo ให้สื่อสารกับ Computer โดยใช้ Comport

โดยให้ Nucleo ส่งเมนูสำหรับสั่งงานขึ้นที่หน้าจอ Serial Monitor

Menu ที่ 1  กดเพื่อเข้าสู่การทำงานโหมดที่ 1 การสั่งงานไฟวิ่ง 8 ดวง

Menu ที่ 2 กดเพื่อเข้าสู่การทำงานโหมดที่ 2 อ่านสถานะสวิตซ์ Logic Input 1 bits

ออกแบบการทำงานและพัฒนา Controller

โดยการรับ Input แบบ Switch จำนวน 3 ตัว

และทำให้เกิดความแตกต่างในการทำงานของ LED จำนวน  8 ดวง

ในลักษณะที่แตกต่างกันอย่างน้อย 3 รูปแบบ

Sequential Logic

Output จะขึ้นกับ

1. Input ขณะนั้น

2. Input ก่อนหน้า

3. Output ก่อนหน้า

Flip-Flop

เป็นอุกปกรณ์พื้นฐานทาง Sequential Logic

มี Output คือ  Q และ Q'

SR Flip-Flop

แบบ NOR Gate

แบบ NAND Gate

เป็น Invert กับแบบ NOR Gate

D Type Flip-Flop

เมื่อมีสัญญาณ Clock เข้ามา Q จะเท่ากับ D

T Type Flip-Flop

เมื่อมีสัญญาณ Clock เข้ามา  ถ้า T เป็น “1”  Q กับ Q' จะสลับกัน

ถ้า T เป็น “0”  Q กับ Q' จะคงเดิม

JK Flip-Flop

เปรียบเสมือนเอา Flip-Flop แบบ D Type กับ T Type มารวมกัน

Asynchronous Counter

คือแบบที่ Output Stage ของ Flip-Flop แต่ละตัวเปลี่ยน Stage ไม่พร้อมกัน

ข้อดี : สร้างง่าย

ข้อเสีย : ความเร็วจากการสะสม Propagation Delay จาก Gate แต่ละตัว

  และมี Ripper Effect

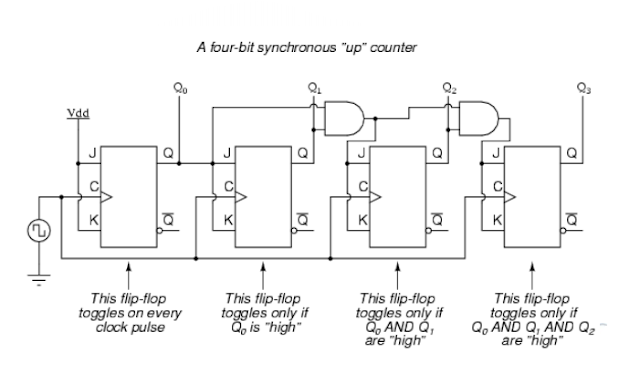

Synchronous Counter

คือแบบที่ Output Stage ของ Flip-Flop แต่ละตัวเปลี่ยน Stage พร้อมกัน

Shift Register

เกิดจากการนำ D Type Flip-Flop มาต่อกัน

เพื่อใช้จัดเก็บหรือส่งข้อมูลในรูปเลขฐาน 2  มีหลักๆอยู่ 4 แบบ คือ

Serial-in to Serial-out (SISO)

Serial-in to Parallel-out (SIPO)

Parallel-in to Parallel-out (PIPO)

Parallel-in to Serial-out (PISO)

ตอนเรียนในคาบยังไม่ค่อยเข้าใจ  ต้องลองต่อวงจรดู

และไปศึกษาเพิ่มเติม  ถึงจะเริ่มเข้าใจขึ้น

LED 7 - Segment

Decoder – IC ถอดรหัส

คือ  IC ที่ถอดรหัสจาก Input ไปเป็นรหัสอื่นตามต้องการ

(Binary to Somethings)  เช่น

Binary to Hex Decoder

คือ IC ถอดรหัสจากเลขฐาน 2 ให้แสดงผลที่ LED 7 – Segment เป็นเลขฐาน 16

Encoder – IC เข้ารหัส

คือ IC ที่เข้ารหัสจาก Input ไปเป็นรหัสอื่นตามต้องการ

(Somethings to Binary)  เช่น

8 to 3 Bit Priority Encoder

BCD - Binary Coded Decimal

เป็นระบบเลขที่ใช้เลขฐานสองจำนวนอย่างน้อย 4 บิตแทนเลขฐานสิบ 0 ถึง 9 ในแต่ละหลัก

Multiplexer (Mux)

คืออุปกรณ์ที่มีหลาย Input แต่มี 1 Output  สามารถเลือกให้ Input อันใดอันหนึ่ง

ต่อไปยัง Output ได้จากสัญญาณของขา Select

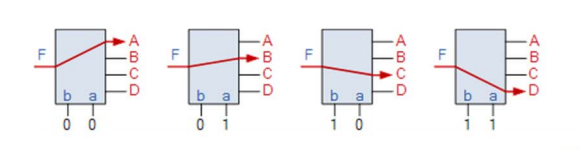

Demultiplexer (Demux)

คืออุปกรณ์ที่มีหลาย Output แต่มี 1 Input  สามารถเลือกให้ Input ต่อไปยัง

Output  อันใดอันหนึ่ง ได้จากสัญญาณของขา Select

สับสนระหว่าง  Decoder กับ Encoder ว่าแตกต่างกันอย่างไร
